Plaka / Etiket Örnek Gösterimi
Etiket, motorun kimliğini ve en önemli bilgileri gösterir. Etiket aynı zamanda motorun uygun kullanım limitlerini ve üretim yılını gösterir. Seri numarasındaki ilk iki hane üretim yılını gösterir. Ör; 22XXXXXXX ürünün 2022 yılında üretildiğini göstermektedir.
Trifaze Motor Etiketi
1. Nominal Gerilim | 12. Rulman Numaraları |
2. Motor Tipi: 3 fazlı asenkron motor | 13. Seri Numarası |
3. Motor Kodu | 14. Yüklere Göre Verim Değerleri |
4. Verim Sınıfı | 15. Motor Çıkış Gücü |
5. Üretim Standardı | 16. Devir sayısı |
6. Güç Faktörü | 17. Motor Çalışma Frekansı |
7. Çalışma Rejimi | 18. Üretim Tarihi |
8. Koruma Sınıfı | 19. UL Logosu |
9. Motor Ağırlığı | 20. CE Logosu |
10. İzolasyon Sınıfı | 21. TSE Logosu |
11. Nominal Akımı |

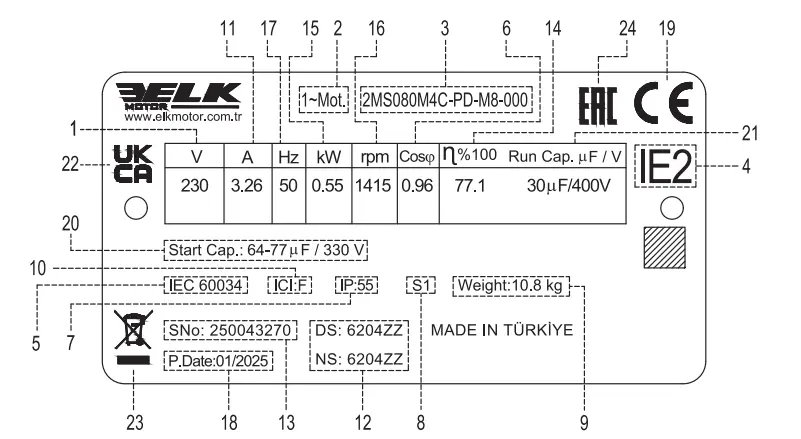

Monofaze Motor Etiketi
1. Nominal Gerilim | 12. Rulman Numaraları |
2. Motor Tipi: 1 fazlı asenkron motor | 13. Seri Numarası |
3. Motor Kodu | 14. Yüklere Göre Verim Değerleri |
4. Verim Sınıfı | 15. Motor Çıkış Gücü |
5. Üretim Standardı | 16. Devir sayısı |
6. Güç Faktörü | 17. Motor Çalışma Frekansı |
7. Çalışma Rejimi | 18. Üretim Tarihi |
8. Koruma Sınıfı | 19. CE Logosu |
9. Motor Ağırlığı | 20. Daimi Devre Kondansatörü Kapasitesi |
10. İzolasyon Sınıfı | 21. Daimi Devre Kondansatörü Gerilimi |
11. Nominal Akımı |
